Сборка стационарной дробильной линии производительностью 50-100 т/ч — это классическая задача для небольших и средних гранитных карьеров. В этом диапазоне важно найти баланс: оборудование должно быть достаточно мощным для твердой скальной породы, но при этом не иметь избыточных характеристик, за которые придется переплачивать.
Какую схему выбрать, чтобы получить качественный щебень и не выйти за бюджет? Разберем типовую конфигурацию для гранита и на что смотреть при подборе узлов. Подробнее о первичном оборудовании — на странице щековой дробилки.

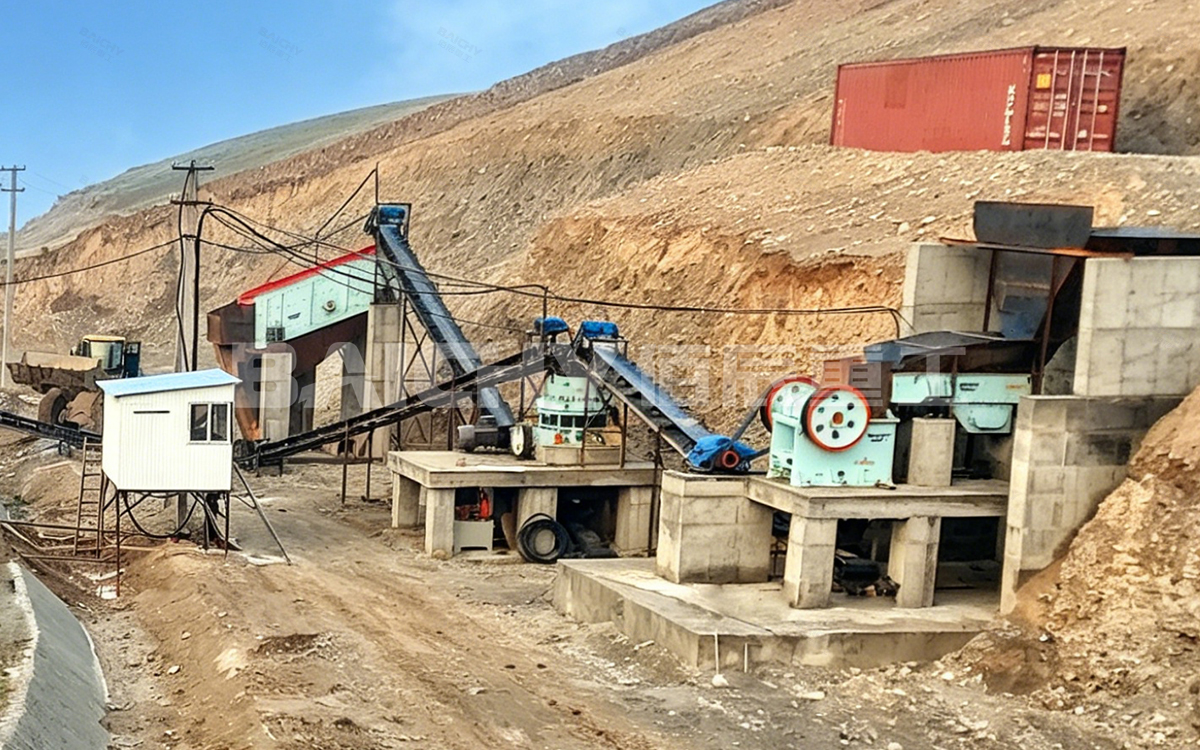

Типовая схема для производительности 50-100 т/ч
Для переработки гранита в этом диапазоне производительности оптимальной является двухстадийная схема дробления. Использование роторной дробилки на второй стадии не рекомендуется из-за высокого абразивного износа бил на граните.
Стадия 1: Питание и крупное дробление. Вибрационный питатель (например, ZSW380×96) равномерно подает материал в щековую дробилку. Для гранита хорошо подходит модель PE600×900, которая принимает кусок до 500 мм и выдает производительность 50-180 т/ч.
Стадия 2: Среднее и мелкое дробление. После щековой дробилки материал поступает на конусную дробилку. Для линии 50-100 т/ч отлично подходит пружинная или гидравлическая конусная дробилка (например, CS75 или HP200), которая обеспечивает кубовидную форму зерна.
Стадия 3: Сортировка. Грохот (например, 3YK1548 или 2YK1860) разделяет материал на товарные фракции, а крупная фракция возвращается на конусную дробилку по обратному конвейеру.
Примерная спецификация оборудования
Ориентировочный состав линии для достижения стабильных 80-100 т/ч на граните:
| Оборудование | Модель | Мощность, кВт | Производительность, т/ч |
|---|---|---|---|
| Вибрационный питатель | ZSW380×96 | 11 | 96-160 |
| Щековая дробилка | PE600×900 | 55-75 | 50-180 |
| Конусная дробилка | CS75 (Симмонс) | 75 | 45-91 |
| Вибрационный грохот | 3YK1548 | 22 | 50-200 |
На чем можно сэкономить, а на чем нельзя
Можно сэкономить на металлоконструкциях и фундаменте. Вместо капитальных бетонных заводов для линии 50-100 т/ч часто используют модульные рамы на швеллерах, которые устанавливаются на ровную утрамбованную площадку.
Нельзя экономить на конусной дробилке и броне. Для гранита лучше сразу выбрать модель с гидравлической защитой (чтобы пропускать недробимые предметы) и высокомарганцовистой сталью, иначе частые замены съедят всю прибыль.

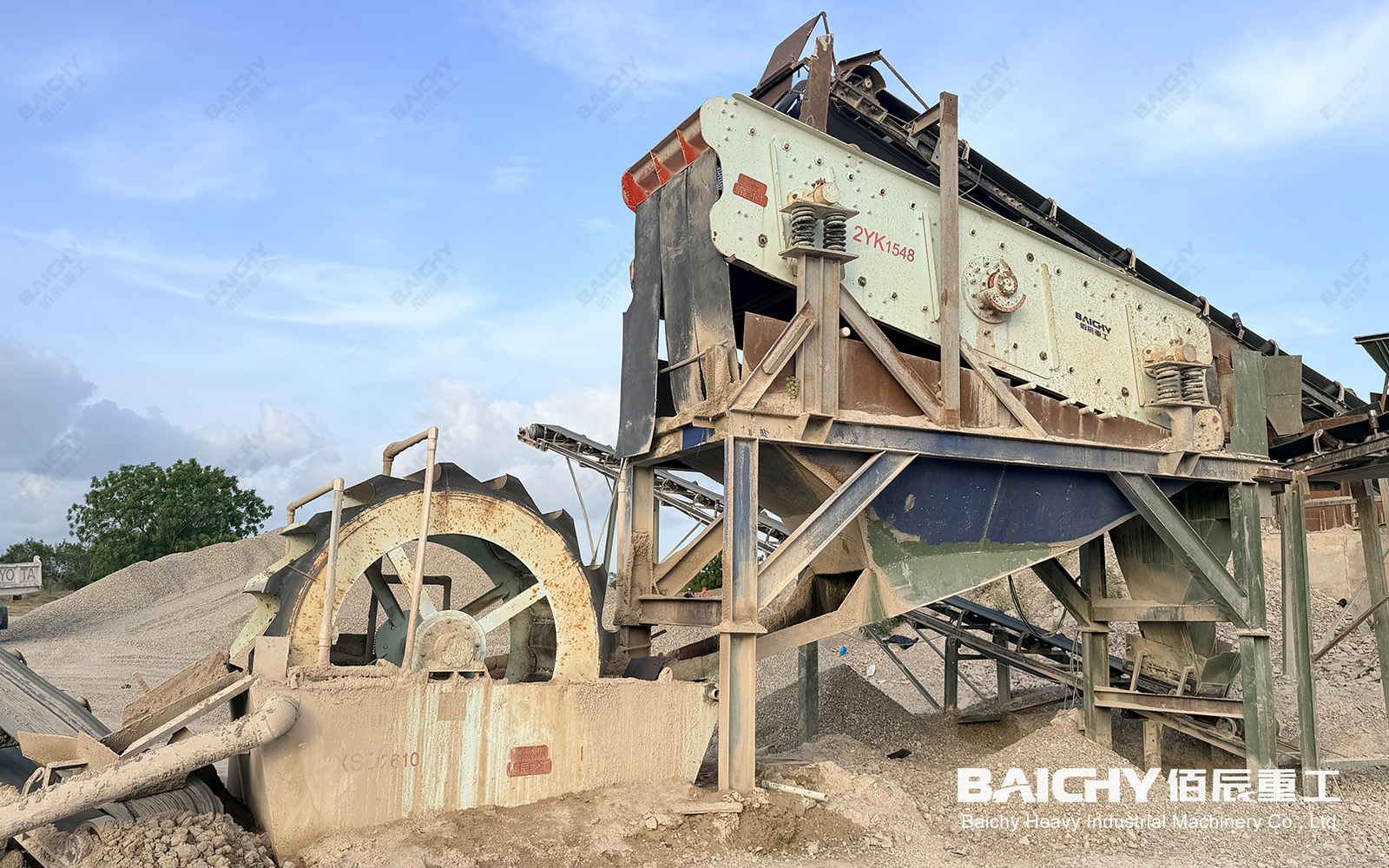

Если помимо щебня планируется выпуск песка, в эту схему добавляют центробежную дробилку VSI и пескомойку для промывки.
Часто задаваемые вопросы
1. Достаточно ли одной щековой дробилки для 50-100 т/ч?
Технически одна дробилка может дать такой объем, но качество щебня будет низким (высокая лещадность). Для получения товарного кубовидного щебня из гранита обязательно нужна вторая (конусная) стадия.
2. Сколько места занимает такая линия?
Линия 50-100 т/ч достаточно компактна. В зависимости от длины конвейеров и расположения складов, она занимает площадку примерно 30х50 метров.
3. Сколько электричества потребляет комплекс?
Суммарная мощность основного оборудования составляет около 160-180 кВт. Однако фактическое потребление зависит от нагрузки на двигатели и равномерности подачи материала.
4. Можно ли использовать мобильный вариант вместо стационарного?
Да, это зависит от срока службы карьера. Если запасы сырья рассчитаны на 3-5 лет, гусеничная мобильная установка окупится быстрее за счет отсутствия затрат на фундамент и быстрого переезда.
Вывод
Стационарная линия 50-100 т/ч на базе щековой дробилки PE600×900 и конусной дробилки CS75 — это сбалансированное решение для гранитного карьера с запасом сырья на десятилетия. Такая схема дает низкую себестоимость тонны щебня и обеспечивает отличную форму зерна. Инженеры Baichy помогут рассчитать точную спецификацию под параметры вашего карьера.
