Как настроить линию для дробления гранита: питатель, щековая и конусная дробилка

Для дробления гранита недостаточно выбрать оборудование только по требуемой производительности. Твёрдый и абразивный материал создаёт повышенную нагрузку на рабочие органы, поэтому линия должна правильно распределять поток между питателем, щековой дробилкой, конусной дробилкой и вибрационным грохотом.





Для линии производительностью около 150–250 т/ч можно рассмотреть следующую конфигурацию: вибрационный питатель ZSW1100×4200, щековая дробилка C100, конусная дробилка CS160 и трёхъярусный грохот 3YK2160.



Питатель равномерно подаёт крупный гранит в щековую дробилку. C100 выполняет первичное дробление, CS160 уменьшает подготовленный материал до более мелкой фракции, а 3YK2160 разделяет готовый гранитный щебень по размерам.





Подробные характеристики доступны на странице щековой дробилки C100. Общую информацию о дробильном оборудовании Baichy можно найти на русском сайте компании.

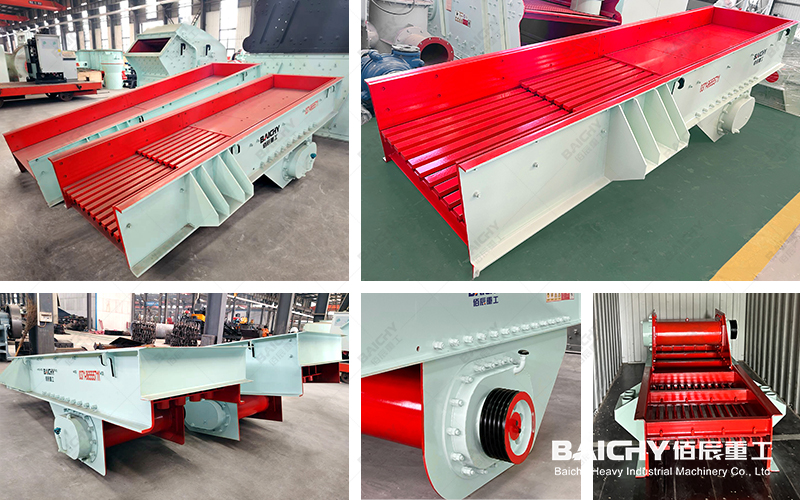

Вибрационный питатель должен выдерживать крупность исходного материала и обеспечивать стабильную подачу в щековую дробилку. Для ориентировочной линии на 150–250 т/ч модель ZSW1100×4200 имеет достаточный паспортный диапазон производительности 200–430 т/ч.



Равномерная подача особенно важна при дроблении гранита. Если материал поступает рывками, щековая дробилка может работать с переменной нагрузкой, а конусная дробилка и грохот не смогут поддерживать стабильный поток.



Перед заказом необходимо проверить размер исходного гранита, наличие глины и мелких включений, влажность материала и способ загрузки бункера. При сложных условиях подачи в схему могут потребоваться дополнительные устройства для предварительного удаления мелочи.





Модель C100 подходит для первичного дробления гранита с максимальным размером питания до 600 мм. Паспортная производительность составляет 150–300 т/ч, а диапазон регулировки разгрузочной щели — 70–200 мм.



Для заказчика это означает возможность принимать крупный карьерный материал и подготавливать его для конусной дробилки. Однако фактическая производительность зависит от прочности и абразивности гранита, размера питания, настройки щели и равномерности подачи.



При работе с абразивной породой необходимо регулярно проверять щёчные плиты, крепления, подшипники и приводные ремни. Своевременный контроль изнашиваемых деталей помогает избежать снижения производительности и незапланированной остановки линии.

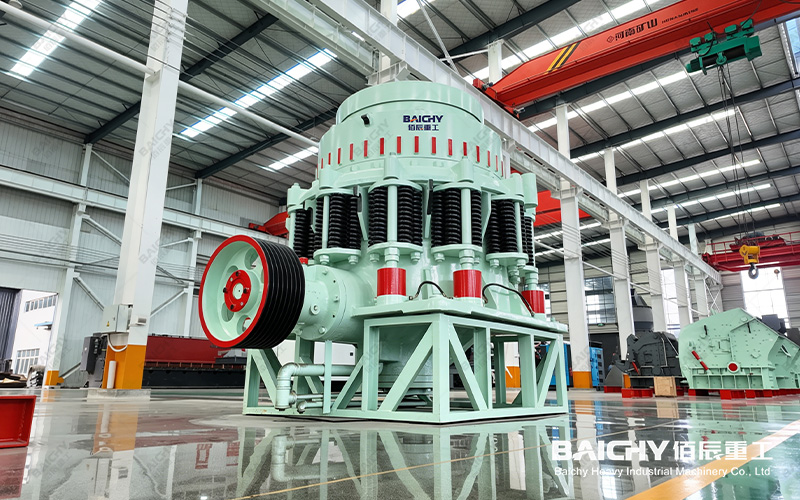

CS160 устанавливается после щековой дробилки и принимает материал размером до 205 мм. В зависимости от типа камеры и настройки разгрузочного отверстия паспортная производительность модели составляет 109–349 т/ч.



Для линии дробления гранита необходимо выбрать тип камеры по требуемому размеру продукта. В грубой конфигурации диапазон разгрузочного отверстия составляет 19–50 мм, в средней — 16–38 мм, в тонкой — 13–31 мм.



Конусная дробилка должна работать с равномерной загрузкой. Слишком крупный материал после C100 увеличивает нагрузку на CS160, а чрезмерно узкая настройка может повысить циркулирующую нагрузку и ускорить износ футеровок.



Конусная дробилка CS160 может работать в открытом или замкнутом цикле в зависимости от требований к готовым фракциям и состава линии.



Трёхъярусный грохот 3YK2160 позволяет разделять гранитный щебень на несколько фракций. Размер рабочей поверхности составляет 6000×2100 мм, диапазон ячеек — 3–100 мм, паспортная производительность — 81–720 т/ч.



Количество ярусов выбирают по числу товарных фракций. Размер ячеек необходимо согласовать с техническим заданием: например, для получения крупной, средней и мелкой фракции применяются разные уровни просеивания.



Если часть материала не проходит контрольное сито, крупный возврат направляется обратно на CS160. Такой замкнутый цикл помогает уменьшить долю некондиционного продукта, но требует расчёта конвейеров по общей циркулирующей нагрузке.







Линия для дробления гранита должна объединять не просто четыре типа оборудования, а согласованную технологическую цепочку. Питатель ZSW1100×4200 обеспечивает подачу, C100 выполняет первичное дробление, CS160 формирует более мелкий продукт, а 3YK2160 разделяет готовые фракции.



Конфигурация C100 + CS160 + 3YK2160 может рассматриваться как ориентир для линии производительностью около 150–250 т/ч. Окончательный расчёт необходимо выполнять после получения данных о размере исходного гранита, требуемых фракциях, влажности и условиях эксплуатации.







Базовая схема включает вибрационный питатель, щековую дробилку для первичного дробления, конусную дробилку для вторичной стадии и вибрационный грохот для разделения готовых фракций.





C100 имеет максимальный размер питания до 600 мм и паспортную производительность 150–300 т/ч. Фактический результат зависит от свойств гранита, размера исходного куска и режима подачи.





Необходимо согласовать подачу, щековую и конусную дробилки с грохотом, правильно подобрать размер ячеек, контролировать возвратный материал и регулярно проверять износ рабочих органов.
